Kit 15 Terminais Conectores elétricos - 5 modelos de cada

Economize 23%
4.3 (52 avaliações)

Preço:
Preço promocionalR$ 7,50 Preço normalR$ 9,80
WhatsAppCompre pelo WhatsApp

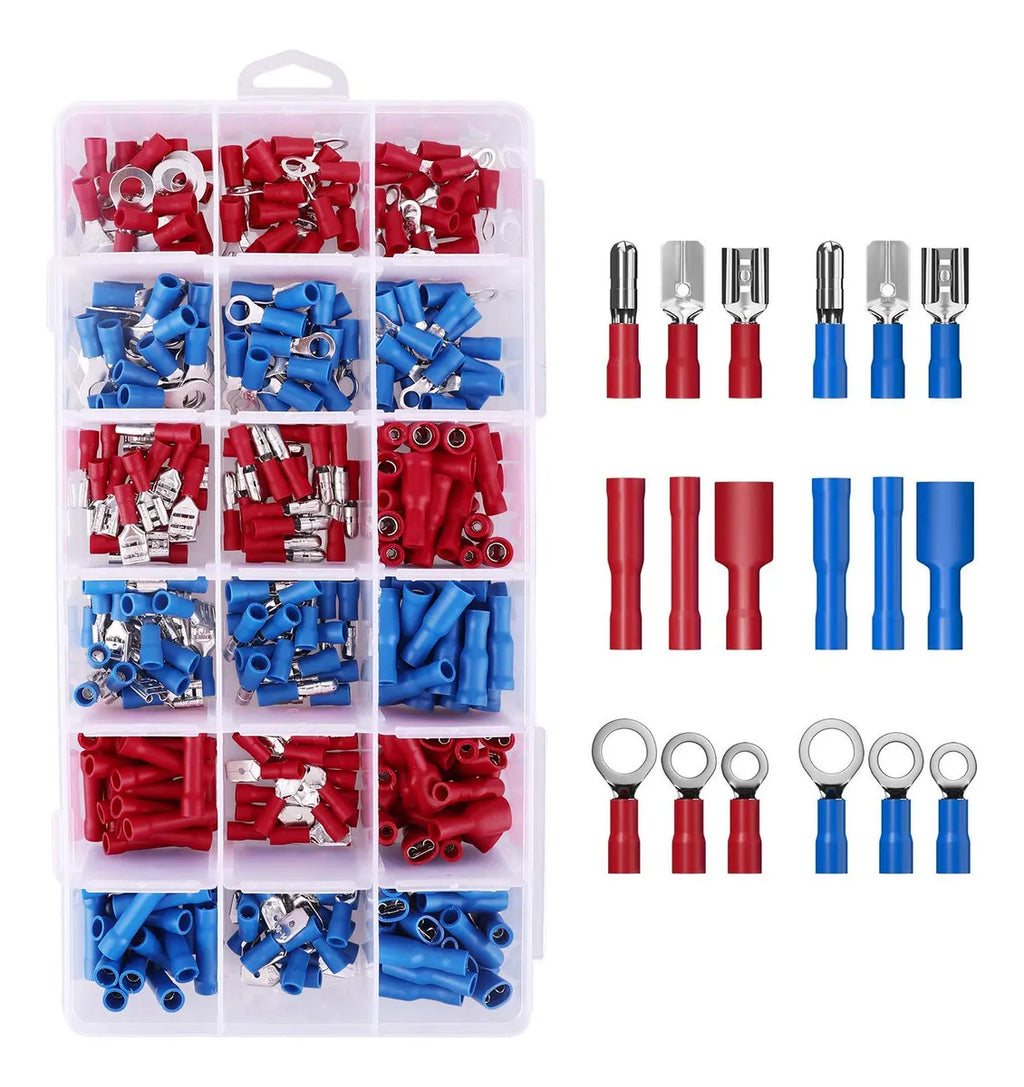

Descrição Técnica Detalhada: Kit de Conectores Elétricos Pré-Isolados (Olhal, Garfo, Faston, Luva e Bullet)



Este kit de conectores elétricos pré-isolados, contendo 5 peças de cada modelo (totalizando 15 conectores), é essencial para uma vasta gama de aplicações elétricas, desde instalações automotivas e de áudio até painéis de controle e projetos de automação residencial. A característica pré-isolada oferece segurança adicional e agilidade na instalação, eliminando a necessidade de isolamento posterior com fita isolante ou termo retrátil.

Principais Características do Kit

  • Pré-isolamento: Todos os conectores são revestidos com uma capa isolante de PVC ou Nylon (cores geralmente seguem um padrão para bitolas, por exemplo, vermelho para 0,5-1,5mm², azul para 1,5-2,5mm², amarelo para 4-6mm²), o que economiza tempo e aumenta a segurança da conexão.

  • Material do Terminal: Cobre eletrolítico estanhado, garantindo alta condutividade elétrica, resistência à corrosão e durabilidade.

  • Fixação: Crimpagem, que exige uma ferramenta adequada (alicate crimpador) para garantir uma conexão mecânica e elétrica segura.

  • Versatilidade: Abrange os tipos mais comuns de terminais para diversas aplicações de conexão e derivação.

Tipos de Conectores Incluídos no Kit

Cada modelo possui características e aplicações específicas:

1. Conectores Olhal Pré-Isolados

  • Função: Criar um ponto de conexão seguro para parafusos ou pinos roscados.

  • Descrição Técnica: Possui um anel metálico (olhal) em uma extremidade para fixação por parafuso e um barril na outra para crimpagem do fio. A capa isolante cobre tanto o barril quanto a base do olhal.

  • Aplicações Típicas: Conexões em barramentos, disjuntores, bornes de parafusos em equipamentos, aterramentos, baterias.

  • Dimensões (para fios e parafusos): Variam conforme a bitola do fio e o diâmetro do furo do olhal (ex: parafusos M4, M5, M6, M8).

  • Quantidade no Kit: 5 peças.

2. Conectores Garfo (Forquilha) Pré-Isolados

  • Função: Conectar rapidamente em bornes de parafusos, sem a necessidade de remover totalmente o parafuso.

  • Descrição Técnica: Possui um formato de "U" ou garfo em uma extremidade para ser encaixado sob a cabeça de um parafuso, e um barril na outra para crimpagem do fio. A capa isolante cobre o barril e parte do garfo.

  • Aplicações Típicas: Bornes de bornes de controle, réguas de bornes, blocos terminais, conexões em relés, contatores.

  • Dimensões (para fios e parafusos): Variam conforme a bitola do fio e o diâmetro da abertura do garfo.

  • Quantidade no Kit: 5 peças.

3. Conectores Faston (Macho e Fêmea) Pré-Isolados

  • Função: Criar conexões rápidas de engate e desengate.

  • Descrição Técnica:

    • Faston Macho: Possui uma "lingueta" metálica que se encaixa na fêmea.

    • Faston Fêmea: Possui um receptáculo para receber a lingueta do Faston Macho.

    • Ambos têm um barril para crimpagem do fio e uma capa isolante.

  • Aplicações Típicas: Fiação automotiva, eletrodomésticos, equipamentos eletrônicos, painéis de controle, áudio.

  • Dimensões: Geralmente padronizados (ex: 6.3mm de largura para automotivo, mas existem outras medidas).

  • Quantidade no Kit: 5 peças de cada (macho e fêmea) – total de 10 peças Faston.

4. Conectores Luva Pré-Isolados

  • Função: Realizar emendas diretas (continuidade) entre dois fios.

  • Descrição Técnica: Consiste em um tubo metálico com dois barris internos (ou um único tubo longo) onde as pontas de dois fios são inseridas e crimpadas. A capa isolante cobre todo o corpo do conector.

  • Aplicações Típicas: Reparo de fiações, extensão de cabos, emendas em instalações elétricas onde a continuidade é necessária.

  • Dimensões: Variam conforme a bitola do fio a ser emendado

5. Conectores Bullet (Macho e Fêmea) Pré-Isolados

  • Função: Criar conexões cilíndricas de engate e desengate rápido.

  • Descrição Técnica:

    • Bullet Macho: Possui um pino cilíndrico.

    • Bullet Fêmea: Possui um receptáculo cilíndrico para o pino do Macho.

    • Ambos têm um barril para crimpagem do fio e uma capa isolante.

  • Aplicações Típicas: Fiação de áudio automotivo, conexões modulares em equipamentos, brinquedos, projetos de eletrônica hobby.

  • Dimensões: Variam conforme o diâmetro do Bullet.

Tabela Resumo das Bitolas e Cores (Padrão Comum)

É importante notar que as cores da isolação geralmente indicam a faixa de bitola de fio compatível. Embora possa haver pequenas variações entre fabricantes, o padrão mais comum é:

Cor da Isolação

Bitola de Fio (mm²)

Vermelho

0,5 - 1,5

Azul

1,5 - 2,5




Nota: Sempre verifique a descrição específica do produto para confirmar a bitola suportada pelo conector, pois esta pode variar.

Requisitos para Instalação Segura

Para garantir uma conexão elétrica segura e eficiente, é fundamental utilizar a ferramenta de crimpagem adequada (alicate crimpador para terminais pré-isolados). O uso de alicates inadequados pode resultar em crimpagens frouxas (causando mau contato e aquecimento) ou danificar o conector e o fio.


Na 99Depot Material de Construção Online, oferecemos uma linha completa de conectores e terminais elétricos de qualidade, garantindo que suas instalações sejam feitas com segurança e durabilidade. Consulte-nos para encontrar o kit ideal para o seu projeto!

Site: www.99depot.com.br Instagram: @99depotbr WhatsApp: (011) 9 8888-4685 E-mail: 99depotbr@gmail.com

* Produtos sujeitos à disponibilidade de estoque. Imagens meramente ilustrativas.
