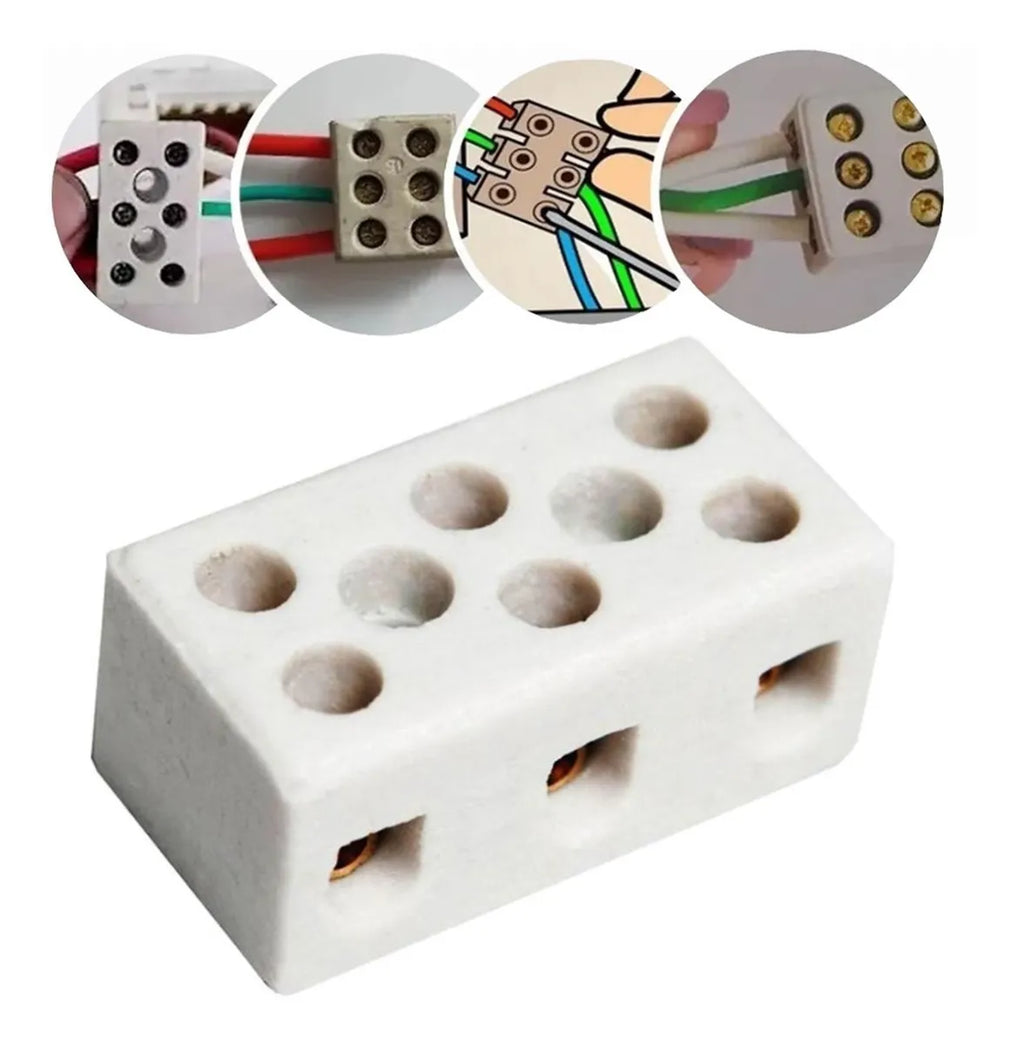

Conector De Porcelana Trifásico 10mm 3 vias

Economize 18%
4.3 (37 avaliações)

Preço:
Preço promocionalR$ 7,99 Preço normalR$ 9,80
WhatsAppCompre pelo WhatsApp

 Descrição Técnica: Conector de Porcelana Trifásico 10mm²

O Conector de Porcelana Trifásico 10mm² é um componente elétrico robusto e de alta confiabilidade, especificamente projetado para realizar conexões elétricas seguras em circuitos trifásicos que operam sob condições de alta temperatura e exigem grande capacidade de corrente. Sua construção em cerâmica (porcelana) o diferencia dos conectores plásticos, oferecendo resistência superior ao calor e incombustibilidade.

Características e Princípio de Funcionamento

Este conector é essencial para aplicações onde a segurança e a durabilidade sob estresse térmico são cruciais em sistemas trifásicos:

  • Corpo Isolante: Fabricado em porcelana (cerâmica) de alta densidade. Este material é intrinsecamente incombustível e possui uma resistência térmica excepcional, não derretendo, deformando ou liberando gases tóxicos sob calor intenso. Esta é a sua principal vantagem sobre conectores plásticos, especialmente em circuitos de alta potência.

  • Configuração Trifásica: Possui três vias isoladas dentro de um único corpo de porcelana. Essa configuração é ideal para conectar as três fases de um sistema elétrico (R, S, T ou L1, L2, L3) em um único ponto, garantindo organização e isolamento adequado entre elas.

  • Terminais Condutores: Composto por blocos internos de latão niquelado ou outro metal com excelente condutividade e resistência à corrosão. Cada bloco possui furos para a inserção dos condutores.

  • Parafusos de Fixação: Geralmente feitos de aço zincado ou latão, os parafusos são responsáveis por pressionar o fio firmemente contra o terminal condutor. O aperto adequado é crucial para garantir um contato elétrico seguro e de baixa resistência, prevenindo o superaquecimento.

  • Bitola Compatível: Projetado para aceitar fios e cabos com seção nominal de até 10mm². Isso significa que ele pode acomodar cabos de 10mm² ou bitolas menores que se encaixem perfeitamente em seus terminais.

Especificações Técnicas Comuns (para 10mm²)

  • Bitola de Fio Compatível: Para condutores de até 10mm² (tanto fios flexíveis quanto rígidos). Alguns modelos podem ser multisseção, aceitando uma faixa de bitolas (ex: 6-10mm²).

  • Número de Vias: 3 Vias (trifásico).

  • Tensão Nominal (Tensão de Isolação): Tipicamente 250V, 450V, 600V ou até 800V AC/DC, dependendo do fabricante e da certificação do produto. É a tensão máxima que o isolamento do conector pode suportar sem falhas.

  • Corrente Nominal (Máxima): Varia com o modelo, mas geralmente acima de 40A ou 50A, compatível com a capacidade de condução de um cabo de 10mm².

  • Temperatura Máxima de Operação: Pode suportar temperaturas contínuas de 180°C a 250°C, com picos ainda maiores, dependendo da qualidade da porcelana e dos terminais. Essa alta tolerância ao calor é seu maior diferencial.

  • Material do Corpo: Porcelana (cerâmica).

  • Material dos Terminais: Latão niquelado.

  • Material dos Parafusos: Aço zincado ou latão.

  • Tipo de Conexão: Aperto por parafuso.

  • Grau de Proteção (IP): Geralmente IP20, indicando proteção contra objetos sólidos maiores que 12,5mm. Não oferece proteção contra água e deve ser instalado em caixas ou invólucros adequados.

  • Normas de Referência: Devem seguir normas técnicas brasileiras (ABNT NBR) e/ou internacionais (como IEC), que regulamentam a segurança e desempenho de conectores elétricos para altas temperaturas.

Vantagens e Aplicações

  • Segurança Incomparável: Sua incombustibilidade e alta resistência térmica eliminam o risco de derretimento ou incêndio na conexão, mesmo sob sobrecarga ou falha no circuito. Essencial em aplicações críticas.

  • Durabilidade Extrema: A porcelana não se degrada com o calor, radiação UV ou muitos agentes químicos, garantindo uma vida útil muito longa e reduzindo a necessidade de manutenção.

  • Conexão Robusta: O sistema de parafuso permite um aperto muito firme nos condutores, garantindo um contato elétrico de baixa resistência, o que evita o aquecimento por mau contato e perdas de energia.

  • Isolamento Elétrico Eficaz: A cerâmica é um excelente isolante elétrico, prevenindo fugas de corrente entre as fases e para o ambiente.

Aplicações Típicas:

  • Circuitos de Força em Equipamentos Industriais: Motores trifásicos, fornos industriais, resistências de aquecimento de alta potência.

  • Entradas de Energia Trifásicas: Conexão de cabos em quadros de distribuição principais.

  • Chuveiros e Aquecedores Trifásicos: Em instalações residenciais ou comerciais de grande porte que utilizam sistemas de aquecimento de água trifásicos.

  • Painéis Elétricos de Média/Alta Corrente: Onde a estabilidade térmica das conexões é prioritária.

A escolha do Conector de Porcelana Trifásico 10mm² é uma decisão estratégica para qualquer instalação que envolva altas correntes e temperaturas elevadas, especialmente em sistemas trifásicos. É fundamental que a instalação seja realizada por um eletricista qualificado, que utilize as ferramentas adequadas para o aperto dos parafusos, garantindo a máxima segurança e eficiência da conexão.

Na 99Depot Material de Construção Online, você encontra conectores de porcelana e outros materiais elétricos de alta qualidade para garantir a segurança e a conformidade de suas instalações, desde as mais simples às mais complexas.
