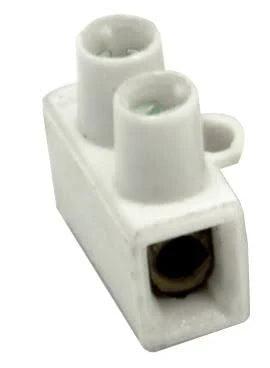

Descrição Técnica: Conector Steck 57A 10mm² (Conector Múltiplo / Borne Sindal)
O Conector Steck 57A 10mm² é um tipo de conector elétrico conhecido como Conector Múltiplo ou Borne Sindal, fabricado pela renomada empresa Steck, líder no fornecimento de materiais elétricos no Brasil. Este conector é projetado para fazer conexões seguras e eficientes em circuitos de média e alta corrente, sendo amplamente utilizado em instalações residenciais, comerciais e industriais.
Características e Mecanismo de Funcionamento
O Conector Steck 57A 10mm² opera através de um sistema de aperto por parafuso, garantindo um contato elétrico confiável:
-
Corpo Isolante: Fabricado em poliamida (PA66) de alta qualidade. A poliamida é um material termoplástico que oferece excelente isolamento elétrico, alta resistência mecânica e, crucialmente, propriedades autoextinguíveis (retardante de chamas) conforme normas como IEC 60695-2 (850°C), minimizando o risco de propagação de fogo em caso de sobreaquecimento. A cor mais comum para este modelo é branca, mas outras cores podem estar disponíveis.
-
Terminais Condutores: Composto por blocos internos de latão de alta condutância. O latão é uma liga de cobre e zinco que oferece boa condutividade e resistência à corrosão, assegurando um contato elétrico eficiente e duradouro.
-
Parafusos de Fixação: Utiliza parafusos do tipo prisioneiro (que permanecem no terminal mesmo quando afrouxados) ou parafusos comuns, feitos de aço zincado ou latão. Estes parafusos são responsáveis por pressionar o fio firmemente contra o terminal condutor, garantindo um aperto seguro e de baixa resistência, essencial para evitar aquecimento.
-
Bitola Compatível: Projetado para aceitar fios e cabos com seção nominal de até 10mm². Isso significa que ele é adequado para cabos com bitolas entre 1,5mm² e 10mm², oferecendo versatilidade na conexão.
Especificações Técnicas Detalhadas
-
Corrente Nominal (Máxima): 57 Amperes (A). Esta é a corrente máxima que o conector pode suportar de forma contínua sem sofrer degradação significativa ou superaquecimento.
-
Tensão Nominal (Tensão de Isolação): Geralmente 450V ou 800V AC/DC, dependendo do modelo específico (ex: S71363 para 450V, Borne K 10mm para 800V). Essa é a tensão máxima que o isolamento do conector pode suportar.
-
Seção Nominal do Condutor: 10 mm². Esta é a bitola máxima de cabo que o conector aceita, embora seja compatível com bitolas menores dentro de sua faixa de uso (ex: 6mm², 4mm²).
-
Número de Bornes/Vias: Comumente encontrado em barras com 12 bornes, que podem ser facilmente cortados para o número de vias desejado (1, 2, 3 vias, etc.).
-
Temperatura de Trabalho: Varia de -25°C a +70°C ou até +85°C, dependendo da especificação exata do modelo (a temperatura "85G" em algumas descrições refere-se à temperatura máxima de operação).
-
Material: Poliamida 6.6 (PA66).
-
Tipo de Conexão: Parafuso.
-
Grau de Proteção (IP): Geralmente IP20, o que significa que é protegido contra objetos sólidos maiores que 12,5mm (por exemplo, dedos), mas não contra água. Deve ser instalado em caixas de passagem ou invólucros apropriados para proteção contra umidade e poeira.
-
Normas de Referência: Conforme normas internacionais como IEC 60998-1 e IEC 60998-2-1, e possui certificações de qualidade como NBR ISO 9001, atestando a confiabilidade do produto.
Vantagens e Aplicações
-
Segurança: A utilização de poliamida autoextinguível e terminais robustos garante uma conexão segura e confiável, minimizando riscos de curtos-circuitos e incêndios.
-
Durabilidade: Construído com materiais de alta qualidade, o conector apresenta excelente resistência mecânica e longa vida útil.
-
Versatilidade: Sua capacidade de ser cortado em diferentes números de vias e a compatibilidade com fios de 1,5mm² a 10mm² o tornam adaptável a diversas necessidades.
-
Conexão Firme: O sistema de aperto por parafuso proporciona um contato elétrico sólido, prevenindo maus contatos e perdas de energia.
-
Organização: Ajuda a organizar a fiação em caixas de passagem e painéis elétricos.
Aplicações Típicas:
-
Instalações Elétricas Residenciais e Comerciais: Emendas de cabos em caixas de passagem para chuveiros elétricos, ar condicionado, fornos elétricos e circuitos de maior potência (onde se usam cabos de 6mm² ou 10mm²).
-
Quadros de Distribuição: Para conexão de cabos de entrada e saída em barramentos e dispositivos de proteção.
-
Motores e Equipamentos: Conexão de motores elétricos e outros equipamentos que demandam cabos de maior bitola.
A escolha de um conector de qualidade, como o Steck 57A 10mm², é fundamental para a segurança e a longevidade de qualquer instalação elétrica. É imprescindível realizar o aperto dos parafusos com a força adequada, utilizando as ferramentas corretas, para garantir a eficácia da conexão.
